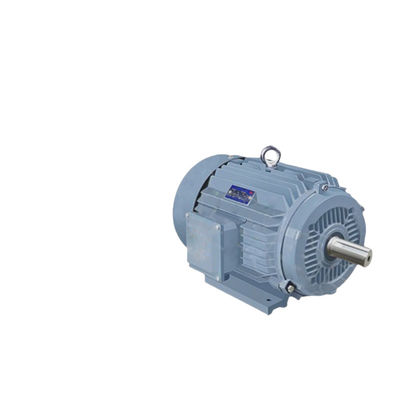

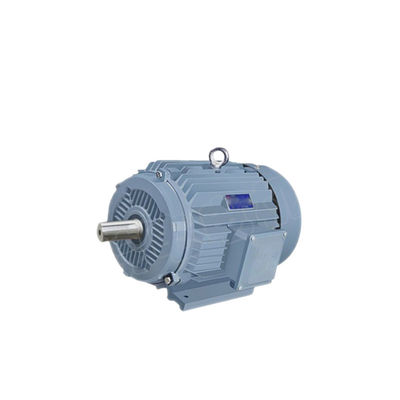

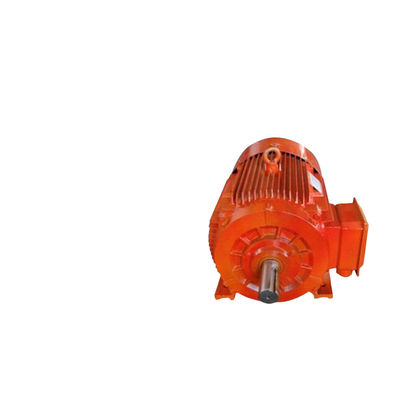

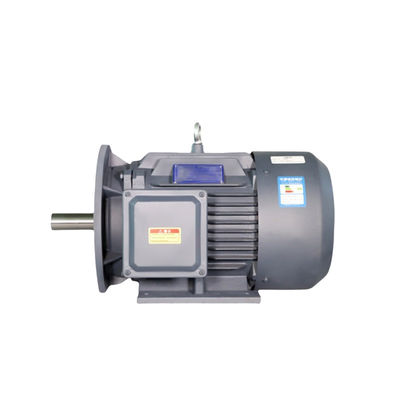

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1.1~11KW)
| Plaats van herkomst | China |
|---|---|
| Merknaam | HC |
| Certificering | CCC CE |
| Modelnummer | HCP S/M/L (1.1~11kw) |
| Min. bestelaantal | 10 stuks |
| Prijs | negotiable |
| Verpakking Details | Door van Overzees de Luchtkarton Pallet/By/door Uitdrukkelijke Te verpakken |
| Levertijd | 25 dagen |
| Betalingscondities | L/C, T/T |
| Levering vermogen | 30K PCS/Month |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productsoort | Brushless Elektrische Motor | Toepassingsindustrie | Petrochemische stof, Mijnbouw, stroom |
|---|---|---|---|
| Toepassing | Molen, ventilators, Pompen, Compressoren, Extruders, Riemmachines | Modellen | Van de de magneetfrequentie van HCP Permanente de omzettingsreeks |
| Beschermingsklasse | IP54/IP55 | Isolatieniveau | F |
| Nominaal vermogen | 1.1~11KW | Nominale snelheid | 750r~3000r |
| Nominale spanning | 380 (V) of gemaakt aan orde | ||
| Markeren | 1.1 kW permanente magneet synchrone motor,11 kW permanente magneet synchrone motor,pmsm-motor IP54 |
||
Productomschrijving
Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1.1~11KW)
Beschrijving
De fabriek is een strategische partner van het Beijing Institute of Precision Electromechanical Control Equipment onder China Aerospace Science and Technology Corporation.
De fabriek is gecombineerd met de productie, onderwijs en onderzoek van China Aerospace, het Instituut voor Elektrotechniek van de Chinese Academie van Wetenschappen en andere gerelateerde eenheden,en vertrouwt volledig op de sterke onderzoeks- en ontwikkelingscapaciteit van China Aerospace om de uitstekende prestaties van de producten te garanderen., stabiele en betrouwbare kwaliteit.
1Materiaal
De stator winding van deze serie producten neemt een kwalitatief hoogwaardige pure koperen spoel, en de rotor neemt gesinterde NdFeB zeldzame aard permanente magneet, hoge standaard materiaal selectie,en lange levensduur van het product;
2Ontwerp
ultralicht, ultradun, compact motorconstructieontwerp, hoge vermogendichtheid (24nm/kg, 5,8kw/kg), kleine afmetingen, hogere efficiëntie en breder economisch werkbereik,met een aanzienlijk energiebesparend effect;
3. Proces
Het statorskelet gebruikt PEEK-materiaal met hoge sterkte en hoge isolatie-eigenschappen, het epoxy-materiaal voor het vullen en potten, dat gebruikmaakt van hoge sterkte en hoge thermische geleidbaarheid,vullen en afdichten om de bevestigings- en koelbehoeften op te lossen, de ijzeren kern neemt hoge magnetische doorlaatbaarheid en lage verlies amorfe legering materiaal, de wikkeling neemt spiraal gecentraliseerde gieten, meervoudige wikkeling, SMC materiaal en permanente magneet fixatie,en neemt het magnetische paal schoen proces en demagnetisatie bescherming technologie om de stabiliteit en betrouwbaarheid van het product te waarborgen.
Prestaties
Zie de volgende tabel voor de specifieke parameters van deze serie producten:
| Motormodel | Nominaal vermogen | Nominale stroom | Nominale snelheid | Efficiëntie | Vermogensfactor | Stallingskoppel | Stallcurrent | Tekenmoment | Gewicht |
| KW | 380 V/A | r/min | n% | COSØ | N.M. | Een | N.M. | kg | |
| HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
| HCP90L-2 | 2.2 | 4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7 | 2 | 26.5 |
| HCP100L-2 | 3 | 5.4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 34 |
| HCP112M-2 | 4 | 7.2 | 3000 | 90.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 41 |
| HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | ≥ 0.95 | 3.1 | 7.5 | 2 | 60 |
| HCP132M-2 | 7.5 | 13.2 | 3000 | 92.5 | ≥ 0.95 | 3.1 | 7.5 | 2 | 63 |
| HCP160M-2 | 11 | 19.3 | 3000 | 93.5 | ≥ 0.95 | 3 | 7.5 | 2 | 109 |
| HCP160L-2 | 15 | 26 | 3000 | 93.8 | ≥ 0.95 | 3 | 7.5 | 2 | 119 |
| HCP180M-2 | 22 | 38 | 3000 | 94.7 | ≥ 0.95 | 3 | 7.5 | 1.8 | 173 |
| HCP180M-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 186 |
| HCP180L-2 | 37 | 63.8 | 3000 | 95.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 218 |
| HCP200L-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 225 |
| HCP200L-2 | 37 | 63.5 | 3000 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 245 |
| HCP200L-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 265 |
| HCP225S-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 306 |
| HCP225M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 340 |
| HCP250M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 385 |
| HCP280S-2 | 75 | 128 | 3000 | 96 | ≥ 0.95 | 3 | 7.5 | 1.8 | 518 |
| HCP280M-2 | 90 | 153.3 | 3000 | 96.1 | ≥ 0.95 | 3 | 7.5 | 1.8 | 550 |
| HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.8 | 932 |
| HCP315M-2 | 132 | 225 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 982 |
| HCP315L-2 | 160 | 272 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1100 |
| HCP315L-2 | 180 | 306 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1180 |
| HCP315L-2 | 200 | 340 | 3000 | 96.6 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1280 |
| HCP355M-2 | 250 | 426 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1720 |
| HCP355L-2 | 315 | 533 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1980 |
| Motormodel | Nominaal vermogen | Nominale stroom | Nominale snelheid | Efficiëntie | Vermogensfactor | Stallingskoppel | Stallcurrent | Tekenmoment | Gewicht |
| KW | 380 V/A | r/min | n% | COSØ | N.M. | Een | N.M. | kg | |
| HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
| HCP90L-4 | 1.5 | 2.78 | 1500 | 88.5 | ≥ 0.95 | 3.1 | 7 | 2 | 27.5 |
| HCP100L-4 | 2.2 | 3.98 | 1500 | 90.2 | ≥ 0.95 | 3.1 | 7.0 | 2 | 35 |
| HCP100L-4 | 3.0 | 5.4 | 1500 | 90.7 | ≥ 0.95 | 3.1 | 7.0 | 2 | 40 |
| HCP112M-4 | 4.0 | 7.2 | 1500 | 91 | ≥ 0.95 | 3.1 | 7.0 | 2 | 45 |
| HCP132S-4 | 5.5 | 9.7 | 1500 | 92.6 | ≥ 0.95 | 3.1 | 7.0 | 2 | 63 |
| HCP132M-4 | 7.5 | 13.2 | 1500 | 93.0 | ≥ 0.95 | 3 | 7.0 | 2 | 75 |
| HCP160M-4 | 11.0 | 19.3 | 1500 | 94.0 | ≥ 0.95 | 3 | 7.5 | 2 | 115 |
| HCP160L-4 | 15.0 | 26 | 1500 | 94.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 135 |
| HCP180M-4 | 18.5 | 32 | 1500 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 172 |
| HCP180L-4 | 22.0 | 38 | 1500 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 185 |
| HCP200L-4 | 30.0 | 51.6 | 1500 | 95 | ≥ 0.95 | 3 | 7.2 | 1.8 | 235 |
| HCP225S-4 | 37.0 | 63.5 | 1500 | 95.8 | ≥ 0.95 | 3 | 7.2 | 1.8 | 300 |
| HCP225M-4 | 45.0 | 77 | 1500 | 96.1 | ≥ 0.95 | 3 | 7.2 | 1.8 | 330 |
| HCP250M-4 | 55.0 | 94 | 1500 | 96.3 | ≥ 0.95 | 3 | 7.2 | 1.8 | 410 |
| HCP250M-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 438 |
| HCP280S-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 518 |
| HCP280M-4 | 90.0 | 153 | 1500 | 97 | ≥ 0.95 | 3 | 7.2 | 1.8 | 608 |
| HCP280M-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 3 | 7.2 | 1.8 | 650 |
| HCP280M-4 | 132.0 | 223 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 7.2 | 1.8 | 370 |
| HCP315S-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 935 |
| HCP315L-4 | 160.0 | 272 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1100 |
| HCP315L-4 | 200.0 | 340 | 1500 | 96.9 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1350 |
| HCP355M-4 | 250.0 | 423 | 1500 | 97.0 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1900 |
| HCP355L-4 | 355.0 | 602 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2100 |
| HCP355L-4 | 400.0 | 678 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2300 |
| Motormodel | Nominaal vermogen | Nominale stroom | Nominale snelheid | Efficiëntie | Vermogensfactor | Stallingskoppel | Stallcurrent | Tekenmoment | Gewicht |
| KW | 380 V/A | r/min | n% | COSØ | N.M. | Een | N.M. | kg | |
| HCP90S-6 | 0.75 | 1.4 | 1000 | 87.2 | ≥ 0.95 | 3.1 | 5.5 | 2 | 24 |
| HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | ≥ 0.95 | 3.1 | 5.5 | 2 | 26 |
| HCP100L-6 | 1.5 | 2.73 | 1000 | 89.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 35 |
| HCP112M-6 | 2.2 | 3.97 | 1000 | 91 | ≥ 0.95 | 3.1 | 6.5 | 2 | 40 |
| HCP132S-6 | 3 | 5.37 | 1000 | 92 | ≥ 0.95 | 3.1 | 6.5 | 2 | 60 |
| HCP132M-6 | 4 | 7.08 | 1000 | 92.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 75 |
| HCP132M-6 | 5.5 | 9.68 | 1000 | 93.5 | ≥ 0.95 | 3.1 | 6.5 | 2 | 78 |
| HCP160M-6 | 7.5 | 13 | 1000 | 94.2 | ≥ 0.95 | 3 | 6.5 | 2 | 110 |
| HCP160L-6 | 11 | 19 | 1000 | 94.7 | ≥ 0.95 | 3 | 6.5 | 2 | 135 |
| HCP180L-6 | 15 | 25.8 | 1000 | 95.1 | ≥ 0.95 | 3 | 7 | 2 | 175 |
| HCP200L-6 | 18.5 | 31.8 | 1000 | 95.5 | ≥ 0.95 | 3 | 7 | 1.8 | 220 |
| HCP200L-6 | 22 | 37.8 | 1000 | 95.8 | ≥ 0.95 | 3 | 7 | 1.8 | 230 |
| HCP225M-6 | 30 | 51.3 | 1000 | 96.2 | ≥ 0.95 | 2.9 | 7 | 1.8 | 280 |
| HCP250M-6 | 37 | 63.2 | 1000 | 96.3 | ≥ 0.95 | 2.9 | 7 | 1.8 | 380 |
| HCP280S-6 | 45 | 76.8 | 1000 | 96.4 | ≥ 0.95 | 2.9 | 7 | 1.8 | 480 |
| HCP280M-6 | 55 | 93.8 | 1000 | 96.5 | ≥ 0.95 | 2.9 | 7 | 1.8 | 550 |
| HCP315S-6 | 75 | 128 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 870 |
| HCP315M-6 | 90 | 153 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 950 |
| HCP315L-6 | 110 | 187 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1130 |
| HCP315L-6 | 132 | 223 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1190 |
| HCP355M-6 | 160 | 263 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1720 |
| HCP355M-6 | 200 | 340 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1900 |
| HCP355L-6 | 250 | 425 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2000 |
| HCP355L-6 | 315 | 536 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2200 |
| HCP355L-6 | 375 | 637 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2300 |
| HCP355L-6 | 400 | 680 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2450 |
| Motormodel | Nominaal vermogen | Nominale stroom | Nominale snelheid | Efficiëntie | Vermogensfactor | Stallingskoppel | Stallcurrent | Tekenmoment | Gewicht |
| KW | 380 V/A | r/min | n% | COSØ | N.M. | Een | N.M. | kg | |
| HCP112M-8 | 1.5 | 2.74 | 750 | 90 | ≥ 0.95 | 3.1 | 6 | 2 | 43 |
| HCP132S-8 | 2.2 | 4 | 750 | 90.4 | ≥ 0.95 | 3.1 | 6 | 2 | 60 |
| HCP132M-8 | 3 | 5.3 | 750 | 91.5 | ≥ 0.95 | 3.1 | 6 | 2 | 75 |
| HCP160M-8 | 4 | 7.1 | 750 | 92.3 | ≥ 0.95 | 3.1 | 6 | 2 | 102 |
| HCP160M-8 | 5.5 | 9.7 | 750 | 93.1 | ≥ 0.95 | 3.1 | 6 | 2 | 110 |
| HCP160L-8 | 7.5 | 13.2 | 750 | 93.7 | ≥ 0.95 | 3.1 | 6 | 2 | 131 |
| HCP180M-8 | 11 | 19.2 | 750 | 94.2 | ≥ 0.95 | 3 | 6.6 | 2 | 175 |
| HCP200L-8 | 15 | 26 | 750 | 94.7 | ≥ 0.95 | 3 | 6.6 | 2 | 235 |
| HCP225S-8 | 18.5 | 32 | 750 | 95.1 | ≥ 0.95 | 3 | 6.6 | 1.8 | 280 |
| HCP225M-8 | 22 | 38 | 750 | 95.4 | ≥ 0.95 | 3 | 6.6 | 1.8 | 300 |
| HCP250M-8 | 30 | 51.5 | 750 | 95.6 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 380 |
| HCP280S-8 | 37 | 63.5 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 480 |
| HCP280M-8 | 45 | 77 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 560 |
| HCP315S-8 | 55 | 94.5 | 750 | 95.9 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 920 |
| HCP315M-8 | 75 | 128.5 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 990 |
| HCP315L-8 | 90 | 153 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1083 |
| HCP315L-8 | 110 | 188 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1180 |
| HCP315L-8 | 132 | 226 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1250 |
| HCP355M-8 | 160 | 275 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1910 |
| HCP355M-8 | 180 | 308 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2020 |
| HCP355L-8 | 200 | 343 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2080 |
| HCP355L-8 | 250 | 428 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2150 |
| HCP355L-8 | 280 | 480 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2230 |
| HCP355L-8 | 315 | 540 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2300 |
