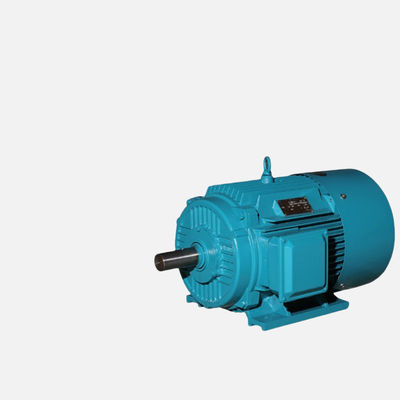

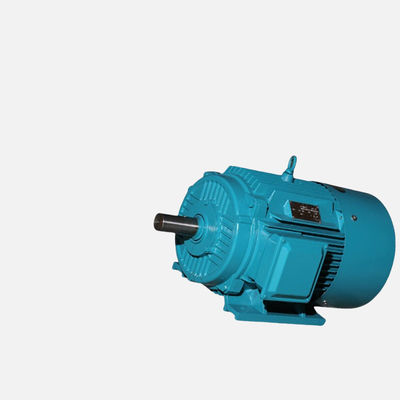

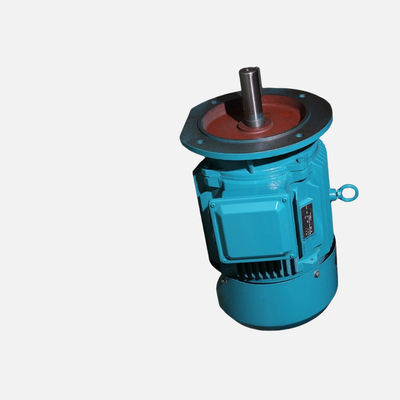

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1000r）
Plaats van herkomst China
Merknaam HC
Certificering CCC CE
Modelnummer HCP S/M/L (1000r)
Min. bestelaantal 10 stuks
Prijs negotiable
Verpakking Details Door van Overzees de Luchtkarton Pallet/By/door Uitdrukkelijke Te verpakken
Levertijd 25 dagen
Betalingscondities L/C, T/T
Levering vermogen 30K PCS/Month

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productsoort Brushless Elektrische Motor Toepassingsindustrie Petrochemische stof, Mijnbouw, stroom
Toepassing Molen, ventilators, Pompen, Compressoren, Extruders, Riemmachines Modellen Van de de magneetfrequentie van HCP Permanente de omzettingsreeks
Beschermingsklasse IP54/IP55 Isolatieniveau F
Nominaal vermogen 1.1~11KW Nominale snelheid 750r~3000r
Nominale spanning 380 (V) of gemaakt aan orde
Markeren

1000 r motormagneet permanent

,

Permanente magneten voor motoren van 1000 tpm

,

Permanente magneten voor petrochemische motoren
Laat een bericht achter
Productomschrijving

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1.1~11KW)



Beschrijving



De fabriek is een strategische partner van het Beijing Institute of Precision Electromechanical Control Equipment onder China Aerospace Science and Technology Corporation.

De fabriek is gecombineerd met de productie, onderwijs en onderzoek van China Aerospace, het Instituut voor Elektrotechniek van de Chinese Academie van Wetenschappen en andere gerelateerde eenheden,en vertrouwt volledig op de sterke onderzoeks- en ontwikkelingscapaciteit van China Aerospace om de uitstekende prestaties van de producten te garanderen., stabiele en betrouwbare kwaliteit.


1Materiaal



De stator winding van deze serie producten neemt een kwalitatief hoogwaardige pure koperen spoel, en de rotor neemt gesinterde NdFeB zeldzame aard permanente magneet, hoge standaard materiaal selectie,en lange levensduur van het product;


2Ontwerp



ultralicht, ultradun, compact motorconstructieontwerp, hoge vermogendichtheid (24nm/kg, 5,8kw/kg), kleine afmetingen, hogere efficiëntie en breder economisch werkbereik,met een aanzienlijk energiebesparend effect;


3. Proces



Het statorskelet gebruikt PEEK-materiaal met hoge sterkte en hoge isolatie-eigenschappen, het epoxy-materiaal voor het vullen en potten, dat gebruikmaakt van hoge sterkte en hoge thermische geleidbaarheid,vullen en afdichten om de bevestigings- en koelbehoeften op te lossen, de ijzeren kern neemt hoge magnetische doorlaatbaarheid en lage verlies amorfe legering materiaal, de wikkeling neemt spiraal gecentraliseerde gieten, meervoudige wikkeling, SMC materiaal en permanente magneet fixatie,en neemt het magnetische paal schoen proces en demagnetisatie bescherming technologie om de stabiliteit en betrouwbaarheid van het product te waarborgen.





Prestaties
Zie de volgende tabel voor de specifieke parameters van deze serie producten:



Motormodel Nominaal vermogen Nominale stroom Nominale snelheid Efficiëntie Vermogensfactor Stallingskoppel Stallcurrent Tekenmoment Gewicht
KW 380 V/A r/min n% COSØ N.M. Een N.M. kg
HCP90S-2 1.5 2.8 3000 88 ≥ 0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1980



Motormodel Nominaal vermogen Nominale stroom Nominale snelheid Efficiëntie Vermogensfactor Stallingskoppel Stallcurrent Tekenmoment Gewicht
KW 380 V/A r/min n% COSØ N.M. Een N.M. kg
HCP90S-4 1.1 2.05 1500 88 ≥ 0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2300



Motormodel Nominaal vermogen Nominale stroom Nominale snelheid Efficiëntie Vermogensfactor Stallingskoppel Stallcurrent Tekenmoment Gewicht
KW 380 V/A r/min n% COSØ N.M. Een N.M. kg
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2450



Motormodel Nominaal vermogen Nominale stroom Nominale snelheid Efficiëntie Vermogensfactor Stallingskoppel Stallcurrent Tekenmoment Gewicht
KW 380 V/A r/min n% COSØ N.M. Een N.M. kg
HCP112M-8 1.5 2.74 750 90 ≥ 0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0.95 2.8 6.4 1.6 2300



Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 0

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 1

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 2

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 3

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 4



Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 5



Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 6

Permanente magneet lage spanning synchrone motor ((PMSM) HCP-serie ((1000r) 7
